✅ [실습로그] RIP, RIPv2, RIPng 설정 - 내부 라우팅 프로토콜 비교

taegi- 2025. 5. 9. 14:14

🌐 RIP, RIPv2, RIPng 설정 - 내부 라우팅 프로토콜 비교

1. 실습 개요

RIP, RIPv2, RIPng은 내부 라우팅 프로토콜(IGP)로서, 거리 벡터 라우팅 방식과 홉 카운트를 기반으로 경로를 계산한다. 본 실습에서는 각 프로토콜의 특징과 설정 방법을 비교하여 효율적인 네트워크 구성 방법을 학습한다.

💡 실습 목표

  • RIP, RIPv2, RIPng 설정 및 차이점 이해
  • 각 프로토콜의 메시지 유형과 경로 계산 방법 학습
  • IPv6 환경에서 RIPng 설정 및 활용

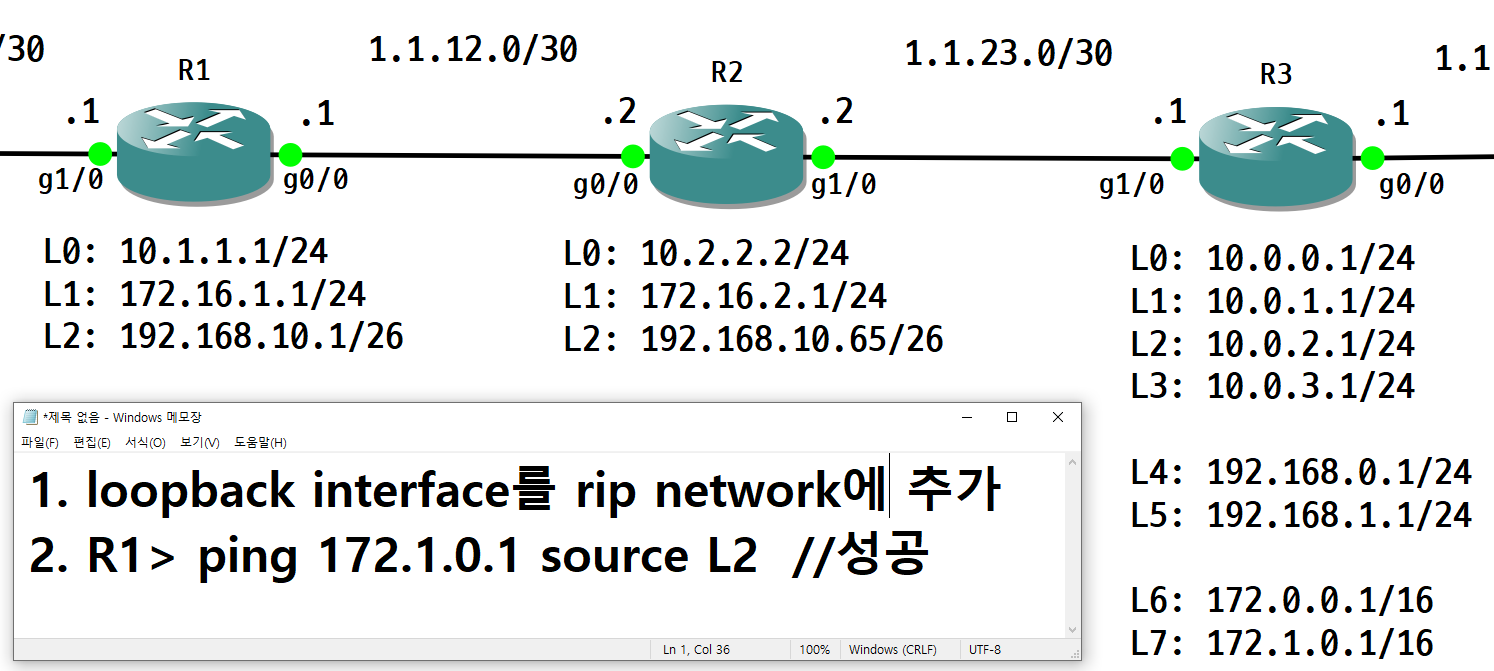

2. 실습 환경

  • 도구: GNS3
  • 장비: Cisco 라우터
  • 네트워크 프로토콜: RIP, RIPv2, RIPng

3. RIP 프로토콜 이해

🚦 RIP의 주요 특징

  • 내부용 라우팅 프로토콜(IGP), 거리 벡터 라우팅
  • 동작 계층: UDP 사용, 520번 포트
  • 최대 홉 카운트: 15 (16은 도달 불가)
  • 경로 갱신 주기: 30초 (Convergence Time 지연 가능)
  • AD 값: 120

💡 TIP: RIP의 한계

  • 대규모 네트워크에서는 홉 수 제한(15)으로 인해 비효율적입니다.
  • Convergence 시간이 길어 네트워크 변경에 느리게 반응합니다.
  • 대역폭을 고려하지 않아 트래픽이 많은 환경에서 성능 저하를 유발할 수 있습니다.

💡 RIPv1과 RIPv2 차이

  • RIPv1: Classful 라우팅, 브로드캐스트 사용(255.255.255.255)
  • RIPv2: Classless 라우팅 지원 (no auto-summary), 멀티캐스트 사용 (224.0.0.9)

💡 TIP: 왜 RIPv2를 사용할까요?

  • RIPv1은 서브넷 마스크 정보를 전달하지 않아 복잡한 네트워크에서 비효율적입니다.
  • RIPv2는 Classless 방식과 인증 기능을 지원하여 더 안전하고 유연합니다.

🌱 RIP 기본 설정

  1. 라우터 RIP 설정
  2. R1(config)# router rip R1(config-router)# version 2 R1(config-router)# network 1.0.0.0 R1(config-router)# no auto-summary

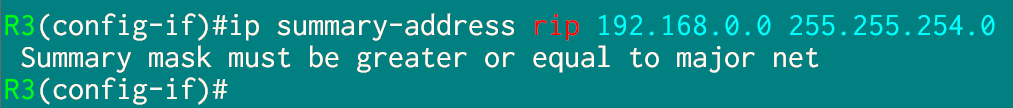

  3. 수동 네트워크 주소 요약
  4. R3(config)# int g1/0 R3(config-if)# ip summary-address rip 10.0.0.0 255.255.252.0
  5. 인증 설정 (MD5)
  6. R1(config-router)# key chain RIP_AUTH R1(config-keychain)# key 1 R1(config-keychain-key)# key-string securekey R1(config-if)# ip rip authentication mode md5

4. RIPng 설정 (IPv6)

🌱 RIPng 특징

  • IPv6 전용, UDP 521 포트 사용
  • 멀티캐스트 주소: FF02::9
  • 최대 홉 카운트: 15

💡 TIP: RIPng는 왜 중요한가요?

  • 기존 RIP는 IPv4 전용으로 IPv6 환경을 지원하지 않습니다.
  • RIPng는 IPv6 전용으로 설계되어 멀티캐스트를 통해 효율적으로 정보를 전송합니다.

💻 RIPng 설정

  1. RIPng 활성화
  2. R1(config)# ipv6 router rip RIPNG R1(config-if)# int g1/0 R1(config-if)# ipv6 rip RIPNG enable
  3. 라우팅 정보 확인
  4. R1# show ipv6 route rip
  5. 설정 삭제
  6. R1(config)# no ipv6 router rip RIPNG

5. RIP 메시지 유형

📨 요청 메시지 (Request)

  • 라우팅 정보를 요청할 때 사용
  • 0.0.0.0 주소 + 메트릭 16으로 요청

📨 응답 메시지 (Response)

  • 라우팅 정보 제공 시 사용
  • 업데이트 메시지로 활용됨

💡 TIP: Request와 Response 차이점

  • Request는 정보를 요구하는 메시지이고, Response는 정보를 제공하는 메시지입니다.
  • 라우터가 서로 경로를 갱신할 때 Response 메시지를 주고받습니다.

6. 실습 결과

  • RIP, RIPv2, RIPng 설정이 성공적으로 이루어졌으며, IPv6 환경에서 RIPng의 동작을 확인함.
  • 각 프로토콜의 경로 계산 방식과 업데이트 주기를 통해 네트워크 동작 특성을 파악함.

🛑 문제 해결

  • 경로 설정 오류: 수동 요약 설정 추가로 해결
  • 인증 오류: MD5 설정으로 보안 강화

7. 결론

RIP, RIPv2, RIPng을 비교하여 내부 라우팅 프로토콜의 설정과 동작 방식을 학습하였다. IPv6 환경에서는 RIPng을 사용하여 효율적인 경로 관리가 가능하며, RIP의 홉 수 제한과 업데이트 주기를 고려하여 사용해야 한다.

💡 TIP: RIP을 언제 사용하나요?

  • 소규모 네트워크에서 간단하게 구성할 때 사용합니다.
  • 대규모 환경에서는 OSPF나 EIGRP와 같은 더 효율적인 프로토콜을 고려해야 합니다.
